UHF 922~928MHz超高頻長距離感應讀頭(可讀取eTag)
介紹
PK-UHF201-24是一款高性能的UHF超高頻感應讀頭，結合專有的高效信號處理演算法，在保持高識讀率的同時，實現對電子標籤的快速讀寫處理，可廣泛應用於物流、門禁系統、防偽系統及生產程序控制等多種無線射頻識別(RFID)系統。
功能
- 支援符合EPC CLASS1 G2標準的電子標籤。
- 工作頻率922.25～927.25MHz。
- 以廣譜跳頻(FHSS)方式工作。
- 輸出功率達至12.46dBM (最大)。
- 13.49dBi天線配置選擇，典型讀取距離10米※。
- 支援自動方式、交互應答方式、觸發方式等多種工作模式。
- 低功耗設計，單＋9V電源供電。
- 支援RS232、RS485、Wiegand等多種使用者介面。
- 具LED指示燈(PK-UHF201-24L)(選項)
- ※感應讀取距離與天線、電子標籤及工作環境相關。
規格
| 讀頭尺寸 | 445(L) × 445(W)× 55(H) mm |
|---|---|
| 電源電壓 | DC＋9V(請使用產品所提供之符合BSMI規格電源供應器) |
| 工作電流 | 350mA(最大650mA) |
| 防水等級 | IP54 |
| 工作溫度 | -10℃~+55℃ |
| 儲存溫度 | -25℃~+75℃ |
UHF標籤
| 外觀 |  |  |  |  |  |
| 型號 | PG-PROXL-6C-S1 | PG-PROXL-6C-3-S1 | PG-PROXL-6C-B2 | PG-PROXL-6C-2-B1 | PG-PROXC-UHF-B1 |
| 尺寸 | 108 x 5mm | 100 x 15mm | 105 x 6.5mm | 95 x 21mm | 85 x 54 x 1mm |
| 讀取範圍 | 根據不同天線/讀頭 | ||||

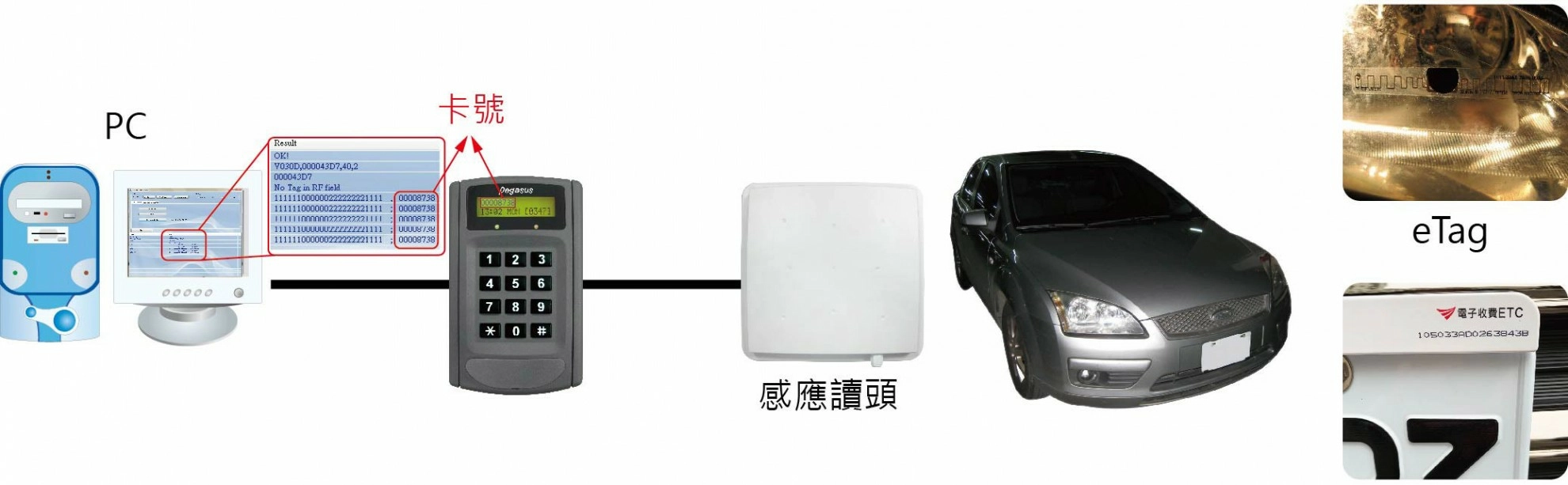

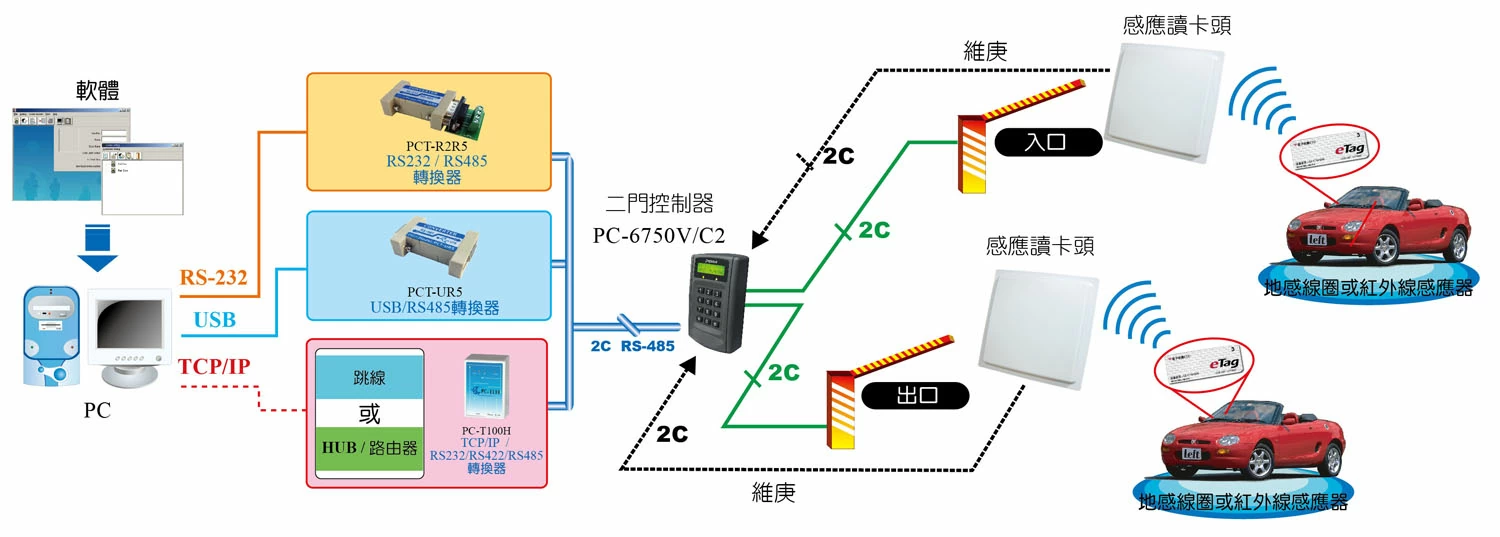

架構圖

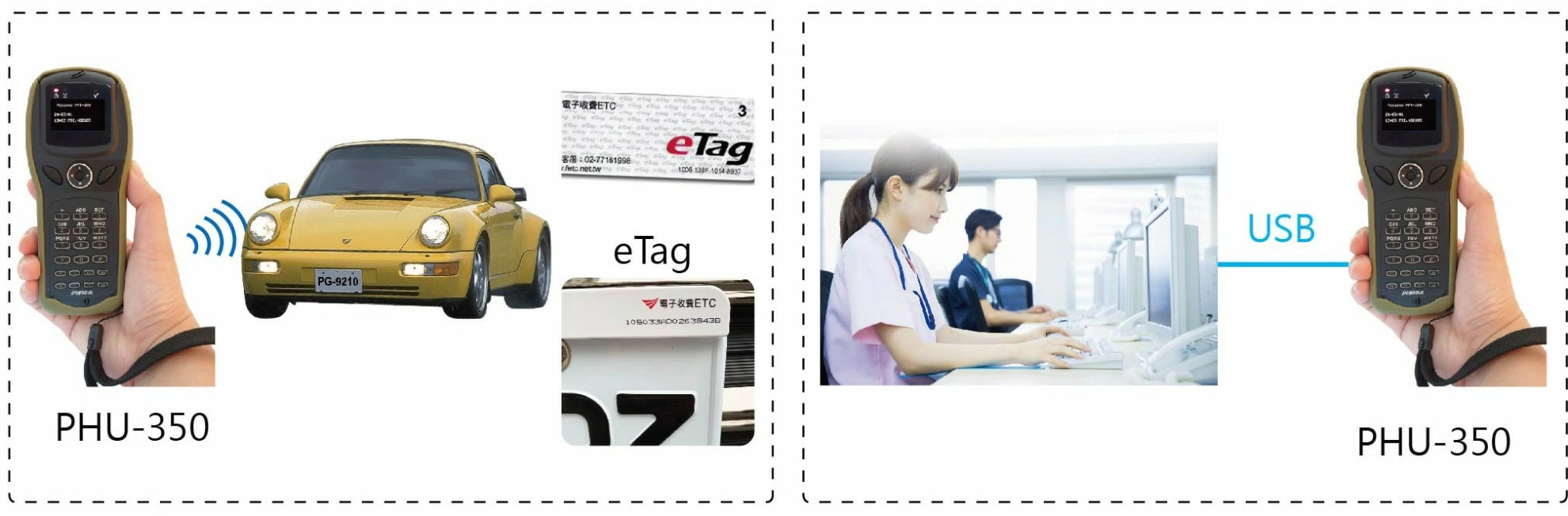

讀取UHF標籤的方式
- 使用手持式UHF資料收集器(PHU-350)，至各台車前掃瞄eTag收集卡號，並輸入車號，再以USB傳輸至筆電做人員資料編輯

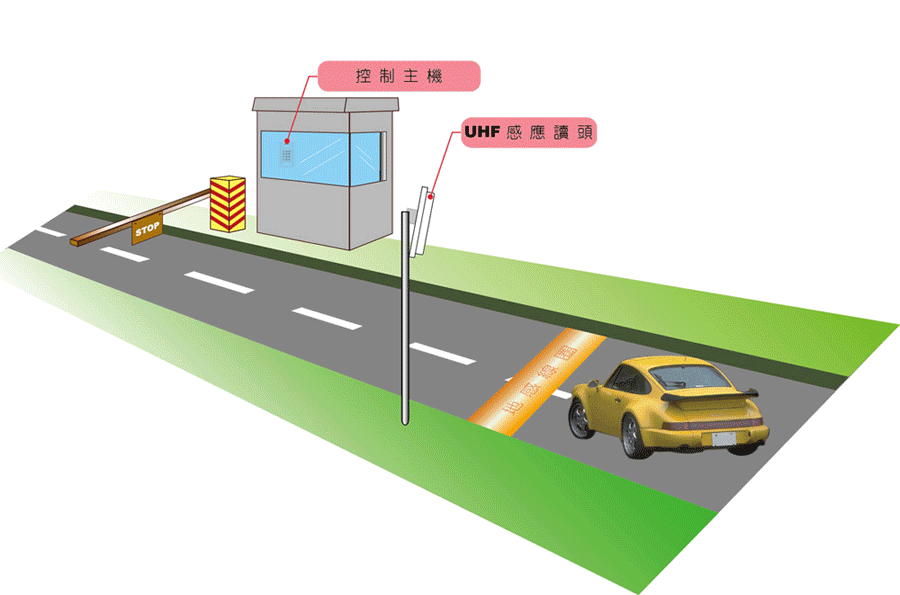

- 車輛通過感應讀頭讀取eTag，透過後端卡機或軟體顯示卡號

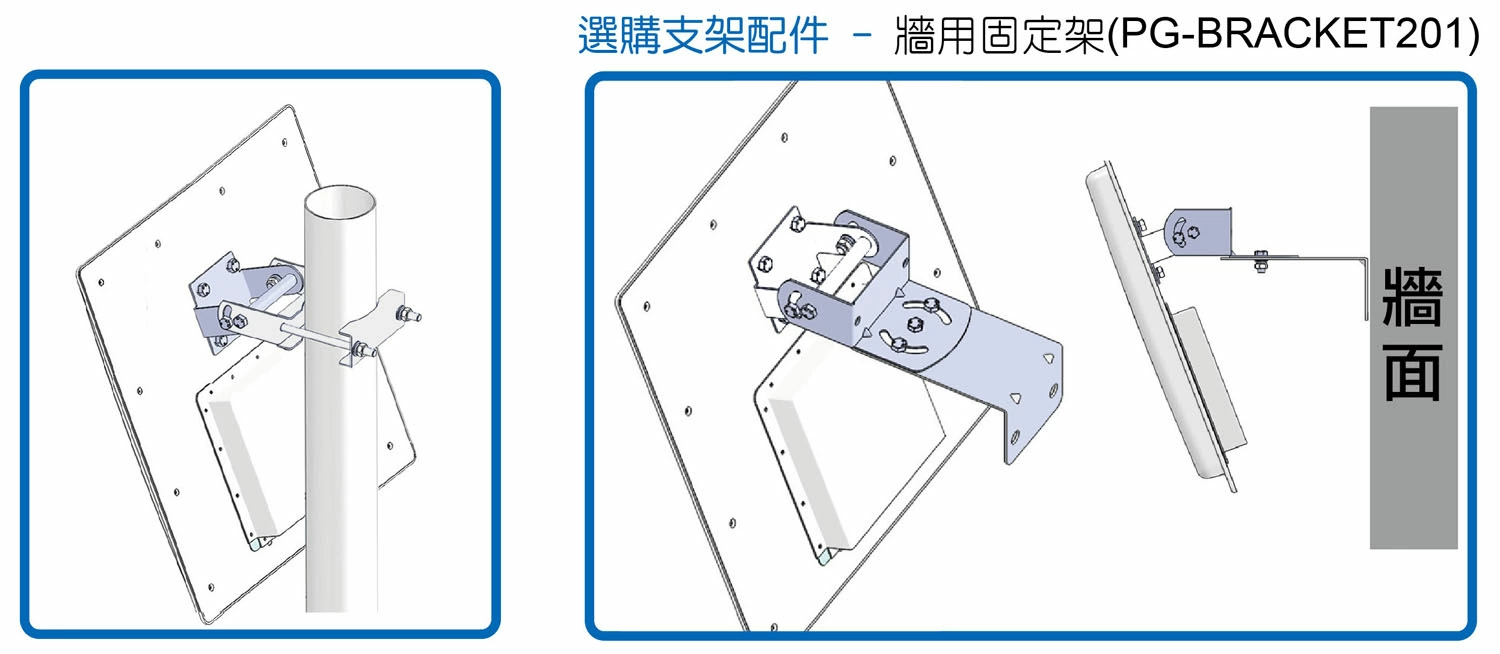

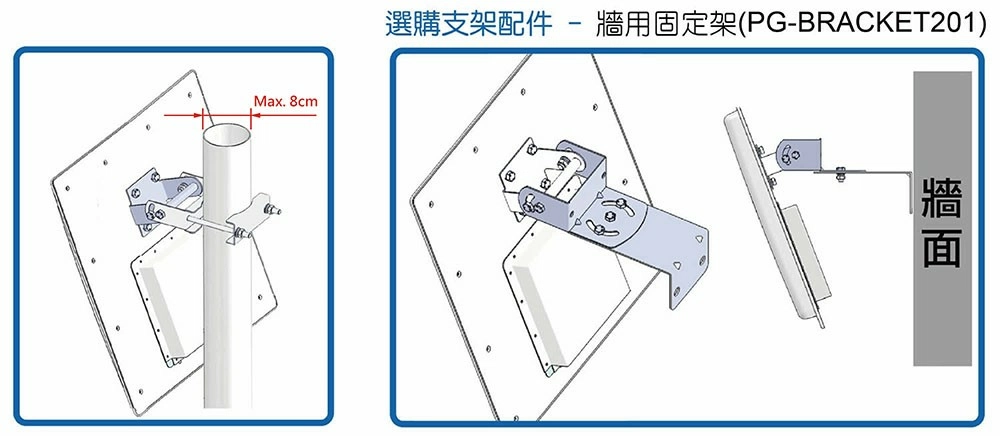

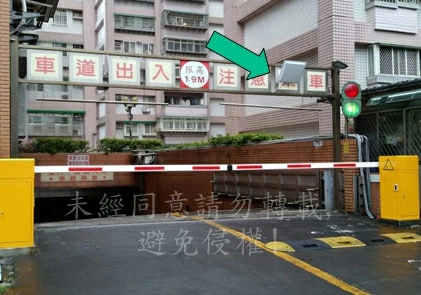

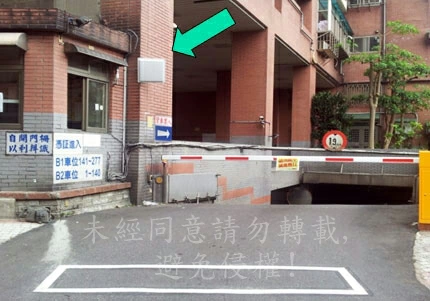

安裝方式
雙線圈車輛偵測器 : PK-PD-232
紅外線偵測器: LK-12HD

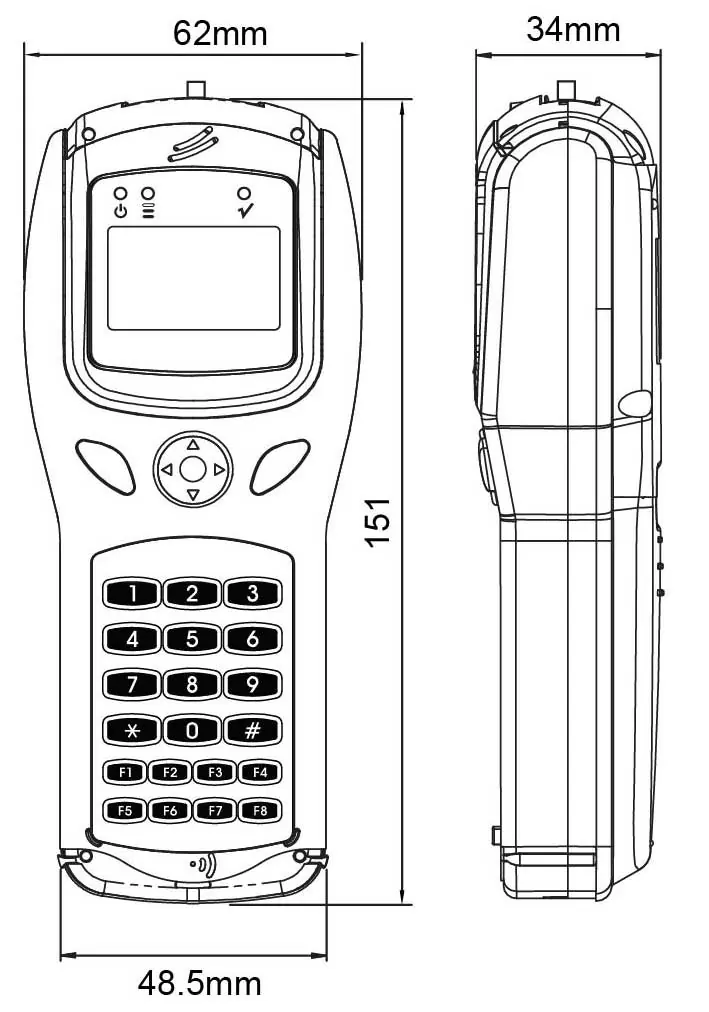

手持式UHF資料收集器
- PHU-350為一款手持式UHF資料收集器，收集卡號 / 車牌號碼
- 可調多種控制器輸入格式, 適用不同廠牌
- 攜帶方便易於應用，搭配其應用軟體，藉由USB介面與電腦連結下載蒐集資料
- 採用可充電之電池，使用方便
- 兼容ISO-18000-6C，車號資料掃瞄 / 車牌手動輸入儲存
- 可切換EPC / TID解碼格式
- 支援系統:
*Windows XP SP2 / Vista / 7 / 8 / 8.1 / 10 / 11
*Mac OS 8/9, OS X
*Linux/Android
規格
- 頻率 : 922~928MHz
- 介面 : USB / 藍芽(選項)
- 讀取距離 : Max. 8cm(依標籤有所差異)
- 電源 : USB 5V / 電池3.7V
- 可暫存筆數 : 1,000筆/ 32,000筆(選項)
- 待機時間 : 20小時
- 天線增益 : 3dbi
- 內建射頻模組 : 12dBM
- 工作溫度 : -10℃ ~ 75℃
- 儲存溫度 : -10℃ ~ 85℃
＊所載規格，本公司有修改權利，如與實品不符，以實品為準
下載
| # | 名稱 | 上傳日期 | 描述 | Download |
|---|---|---|---|---|
1 | PK-UHF201 | 2025-09-12 | 超高頻長距離感應讀頭目錄 |
