UHF 922~928MHz超高頻長距離感應讀頭(可讀取eTag)

介紹

PK-UHF201-24是一款高性能的UHF超高頻感應讀頭，結合專有的高效信號處理演算法，在保持高識讀率的同時，實現對電子標籤的快速讀寫處理，可廣泛應用於物流、門禁系統、防偽系統及生產程序控制等多種無線射頻識別(RFID)系統。

功能

• 支援符合EPC CLASS1 G2標準的電子標籤。
• 工作頻率922.25～927.25MHz。
• 以廣譜跳頻(FHSS)方式工作。
• 輸出功率達至12.46dBM (最大)。
• 13.49dBi天線配置選擇，典型讀取距離10米※。
• 支援自動方式、交互應答方式、觸發方式等多種工作模式。
• 低功耗設計，單＋9V電源供電。
• 支援RS232、RS485、Wiegand等多種使用者介面。
• ※感應讀取距離與天線、電子標籤及工作環境相關。

規格

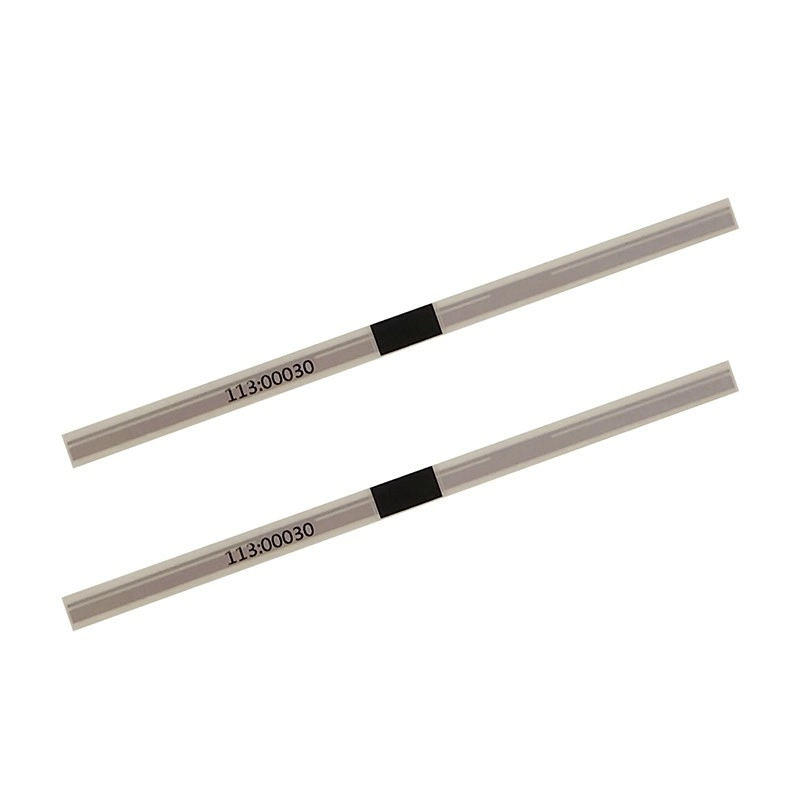

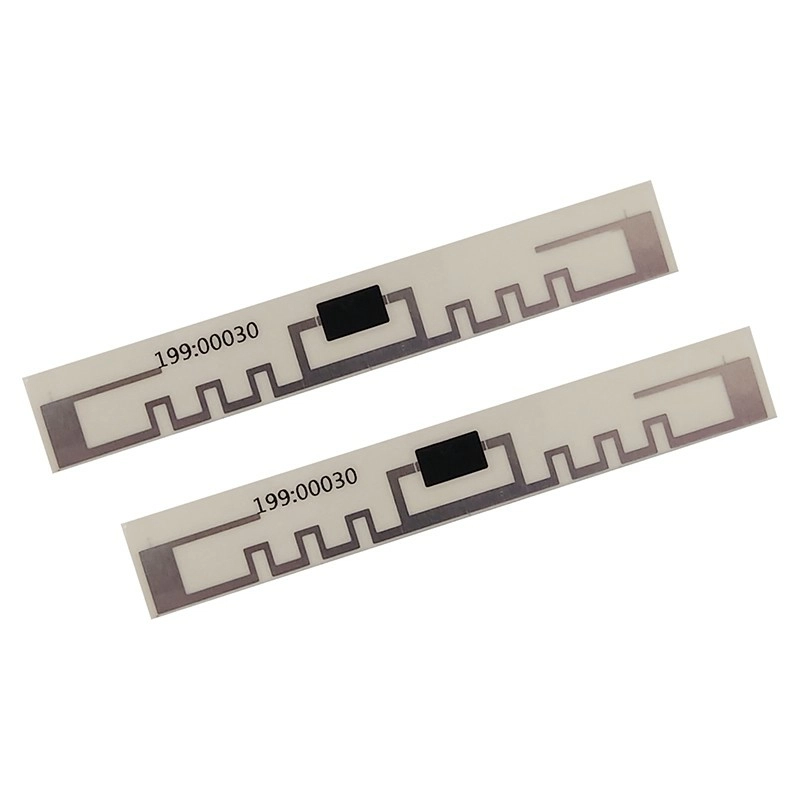

UHF標籤

外觀
型號	PG-PROXL-6C-S1	PG-PROXL-6C-3-S1	PG-PROXL-6C-B2	PG-PROXL-6C-2-B1	PG-PROXC-UHF-B1
尺寸	108 x 5mm	100 x 15mm	105 x 6.5mm	95 x 21mm	85 x 54 x 1mm
讀取範圍	根據不同天線/讀頭

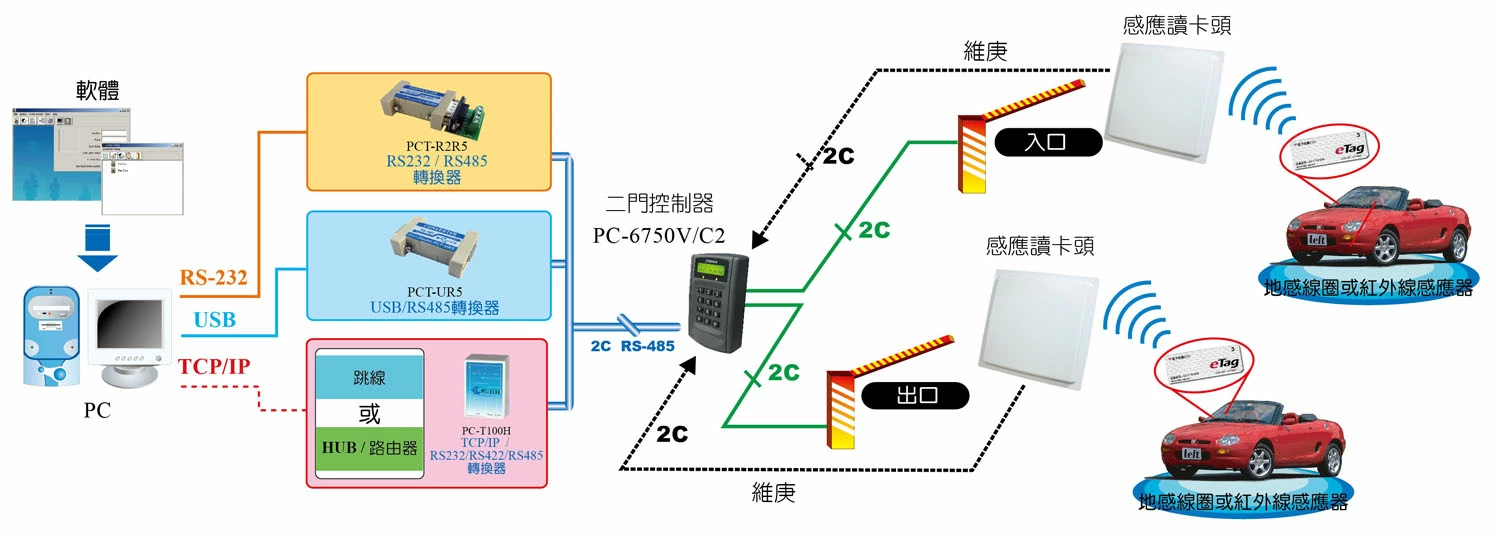

架構圖

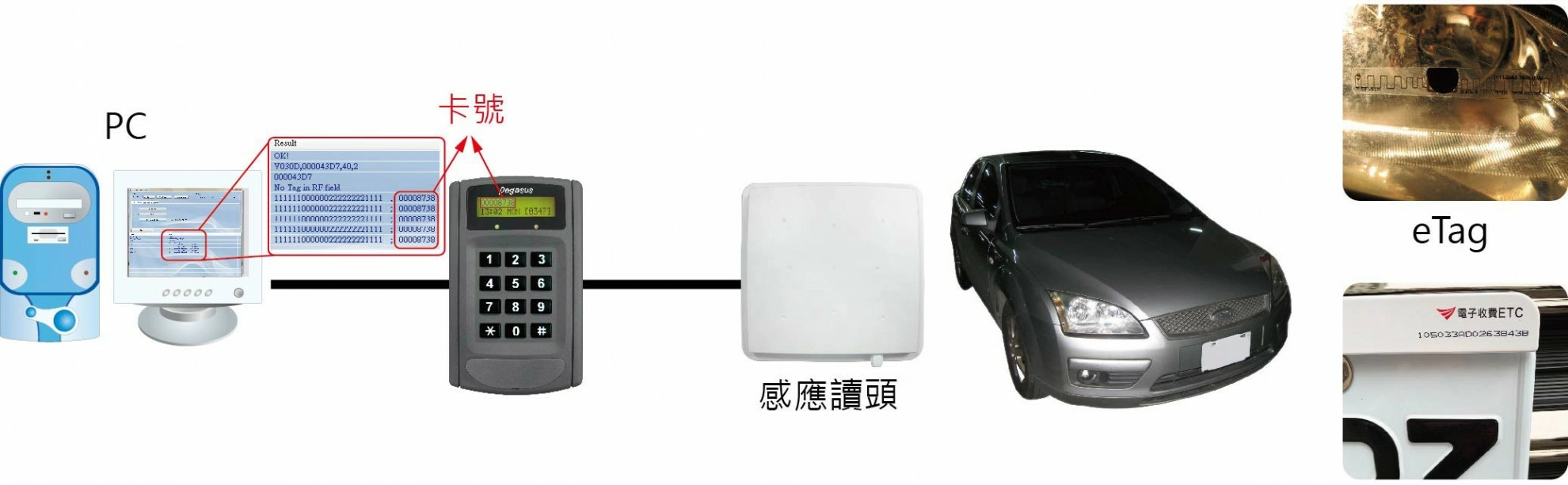

讀取UHF標籤的方式

• 使用手持式UHF資料收集器(PHU-350)，至各台車前掃瞄eTag收集卡號，並輸入車號，再以USB傳輸至筆電做人員資料編輯



• 車輛通過感應讀頭讀取eTag，透過後端卡機或軟體顯示卡號

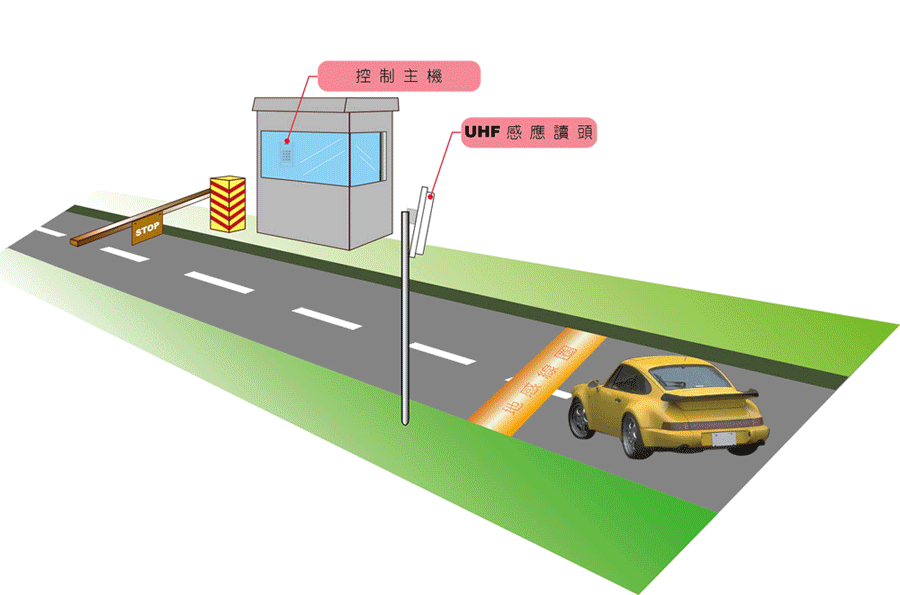

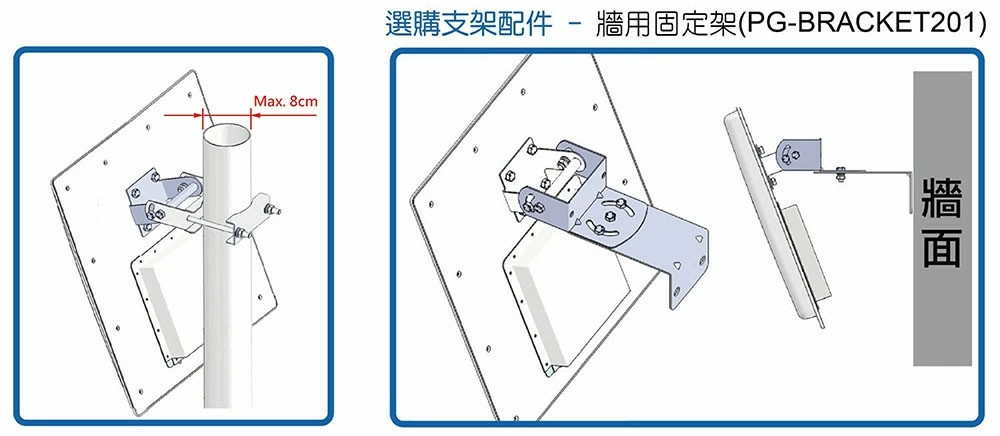

安裝方式



雙線圈車輛偵測器 : PK-PD-232



紅外線偵測器: LK-12HD

手持式UHF資料收集器

• PHU-350為一款手持式UHF資料收集器，收集卡號 / 車牌號碼
• 可調多種控制器輸入格式, 適用不同廠牌
• 攜帶方便易於應用，搭配其應用軟體，藉由USB介面與電腦連結下載蒐集資料
• 採用可充電之電池，使用方便
• 兼容ISO-18000-6C，車號資料掃瞄 / 車牌手動輸入儲存
• 可切換EPC / TID解碼格式
• 支援系統:
  *Windows XP SP2 / Vista / 7 / 8 / 8.1 / 10 / 11
  *Mac OS 8/9, OS X
  *Linux/Android

規格

• 頻率 : 922~928MHz
• 介面 : USB / 藍芽(選項)
• 讀取距離 : Max. 8cm(依標籤有所差異)
• 電源 : USB 5V / 電池3.7V
• 可暫存筆數 : 1,000筆/ 32,000筆(選項)
• 待機時間 : 20小時
• 天線增益 : 3dbi
• 內建射頻模組 : 12dBM
• 工作溫度 : -10℃ ~ 75℃
• 儲存溫度 : -10℃ ~ 85℃

＊所載規格，本公司有修改權利，如與實品不符，以實品為準
