產品介紹
PXHD-12W-LW為125KHz FSK 超省電感應模組，支援Wiegand 25~40 bits輸出。輸入電源只需DC4V~9V即可。其體積輕巧、固定孔設計，不論是手持式或固定式機種皆易於結合應用。提供完整的軟硬體支援，簡化各式RFID產品開發時程，亦提供OEM/ODM服務。
產品規格
| RFID 讀取頻率 | 125KHz FSK | |
|---|---|---|
| 感應用卡片 | H.I.D.及相容卡片 | |
| 讀取距離 | DC 4V | 30 mm |
| DC 9V | 35 mm | |
| 輸出格式 | Wiegand 25~40 bits (依卡片內部格式而定) | |
| 輸入電壓 | DC4V~DC 9V | |
| 待機電流 | 10~15 μA | |
| 動態電流 | 21.3~23.8 mA | |
| 尺寸(公厘/英吋) | 43.2 x 33 / 1.7 x 1.3 | |
| 工作溫度 | -30℃~65℃ | |
| 儲存溫度 | -40℃~85℃ | |

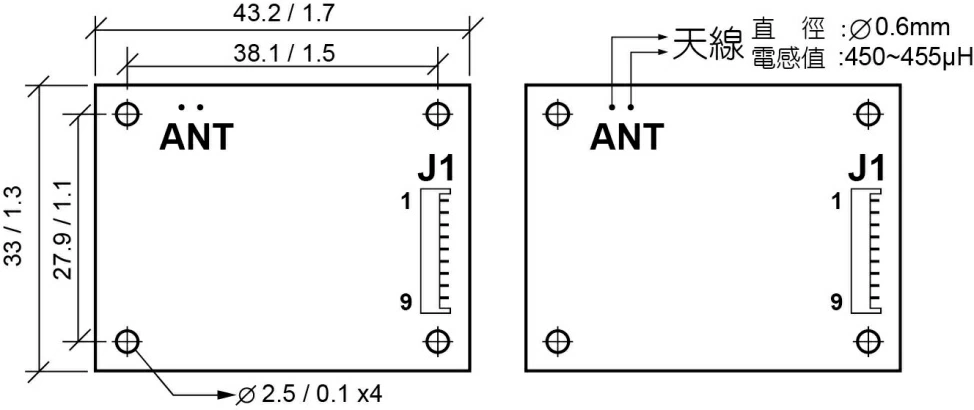

產品尺寸 : 公厘 / 英吋
可搭配天線規格
| 天線料號 | 尺寸 | 感應距離 (依據Tag尺寸，Tag形式) |
|---|---|---|
| R-17-54TS/450UH | 內徑 : 70 x 54 mm 外徑 : 74 x 59 mm 高度 : 5 mm | 卡片(T:1.8mm) : 35 mm |
| 卡片(T:0.8mm) : 30 mm | ||
| R-17-PP110/COIL | 內徑 : 84 x 35 mm 外徑 : 86 x 38 mm 高度 : 3 mm | 卡片(T:1.8mm) : 35 mm |
| 卡片(T:0.8mm) : 30 mm | ||
| R-17-PEI101/COIL | 內徑 : 34 x 34 mm 外徑 : 23 x 23 mm 高度 : 2 mm | 卡片(T:1.8mm) : 28 mm |
| 卡片(T:0.8mm) : 24 mm |
如何訂購
PXHD-12W-LW
超省電H.I.D.感應模組，具天線2PIN座
PXHD-12W-LW1
超省電H.I.D.感應模組
＊所載規格，本公司有修改權利，如與實品不符，以實品為準
